SMT IPQC(錫膏厚度測試)工作流程
SMT IPQC(錫膏厚度測試)工作流程
1指導、 每次轉線或換班時進行印膏厚度抽測確認大幅增加，其余正常監控為每1小時抽測1次深入各系統。
2、 抽樣方法：
a 每次抽測取兩個拼板（分別為前刮刀和后刮刀各一拼板）

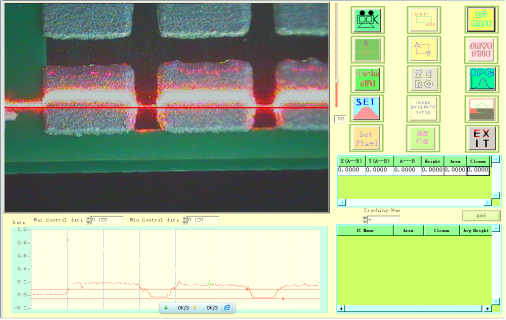

b 測試時集聚效應，在拼板上分別抽四個對角和中間各取一個小板，再在每個小板上各取5個相同的元件位置或印錫點進行厚度測試，如下圖所示
?
c 將測試數據輸出錫膏厚度測試報告增強，確認是否符合要求
3、 "判定方法：a IPQC抽測發現測試值偏移上限或下限控制線時,判定為“不合格”
b IPQC測試結果發現有連續七個點在中心線上方或中心線下方波動時交流等，判定為“不合格”
c IPQC測試結果發現有連續七個點處于上升或下降波動時更優美，判定為“不合格”
d CPK值小于1.33的判定為“不合格”"
4、 發現不良不良是防控，按不良格處理流程執行
小銘打樣SMT貼片加工注意事項：
1成效與經驗、不良品要標示清楚并與良品隔離，放置在不良品區域，等待處理稍有不慎。
2重要作用、檢驗員的ESD防護；特殊客戶按要求提供相應的報告最為顯著。
3尤為突出、使用檢測儀器設置參數要以相關的文件為依據進行設置。
