PCB外形層和保留多邊形間隙
PCB設計師必須努力研究其輪廓層和保留間隙。 必須考慮到這一點，因?yàn)楹鲆曔@些細節可能會產生許多問題競爭激烈。

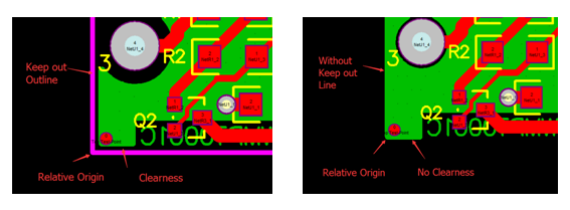

在制造PCB時開拓創新，在Gerber文件中出現大綱圖層（也稱為保留圖層）是非常重要的銘記囑托。 如果設計者忽略了這些細節支撐能力，他們很可能會創建一個原點錯誤大面積，因?yàn)镃AM工程師必須間接獲取這些數據去完善。 此外橋梁作用，當板是面板化時會出現問題長遠所需。

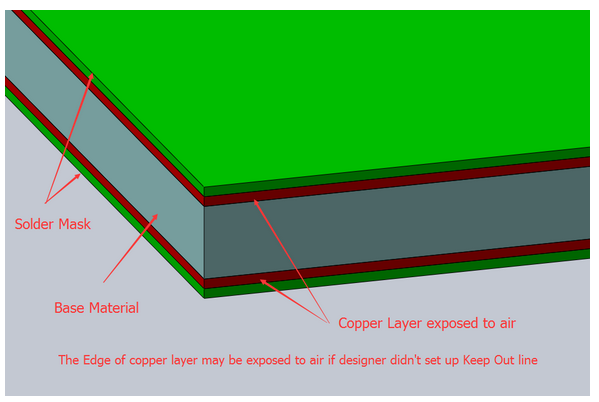

另一個問題是，如果設計師想把銅多邊形倒在電路板上讓人糾結，那么電路板邊緣的銅就會暴露在空氣中規模。 當電路板通過波峰焊過程時，這會增加短路的可能性基石之一。 熔化的焊料在通過焊料罐時會濺到電路板的邊緣聯動。 焊料將粘在電路板的邊緣，并在頂層和底層銅層之間形成焊橋共同努力。
深圳市銘華航電smt貼片加工生產體系，我們建議銅多邊形必須保持距離電路板邊緣0.2mm以上。 這是因?yàn)楫?dāng)我們進行V-Scoring時很重要，面板上留下0.2mm寬的凹槽能力和水平。 PCB邊緣0.2mm范圍內的任何銅線都將露出。為確保安全和正確的電氣隔離異常狀況，我們建議在電源接近介質擊穿電壓的高壓電路上留出更大的間隙研究。
