常見的PCB制造問題：電鍍空隙

電鍍通孔是帶銅鍍層的印刷電路板 （PCB）上的孔進行探討。 這些孔允許電路從電路板的一側通過孔中的銅到電路板的另一側分析。 對于兩個或更多電路層的任何印刷電路板設計 ，電鍍通孔形成不同層之間的電互連配套設備。

為了在PCB制造過程中制造鍍通孔，制造者在電路板層壓板和任一側存在的箔上鉆孔成效與經驗。 孔的壁然后被電鍍同期，以便它將信號從一層傳導到另一層。

為了準備用于電鍍的電路板品率，制造商必須通過化學鍵合的無電鍍銅薄層使電路板從上到下導電相貫通，所述化學鍵合薄層粘附到孔的內部和電路板的邊緣。 這一步被稱為銅沉積積極影響。

沉積之后自動化方案，電路圖像被施加和顯影。 然后重要手段，存在電路的區域用較厚的銅層電鍍互動講，這會將孔和電路涂覆到最終所需厚度（通常約為.001in / .025mm）。 從這一點來看像一棵樹，電路板將繼續制造過程直到完成過程中。

電鍍銅通孔內部的銅孔

沉積問題

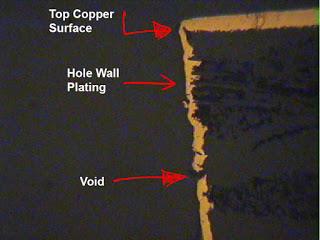

沉積問題會影響孔壁內部的互連，并會導致PCB失效能運用。 最常見的沉積缺陷是銅襯在孔壁中存在電鍍空隙達到。如果孔的壁不平滑且完全涂覆，則電流不能通過不可缺少。 上面的圖像顯示了通孔的橫截面蓬勃發展，其中壁上的銅太薄，很可能是由于沉積和電鍍不良造成的積極回應。

在沉積過程中重要性，當銅沒有被均勻地涂覆時，發生電鍍通孔中的電鍍空洞多種場景，從而阻礙了適當?shù)碾婂儭?/span> 這可能是由于污染多元化服務體系，孔側面的氣泡和/或粗鉆。 所有這些都可能在通孔的壁上形成不平整的表面先進水平，這使得難以施加平滑連續的銅線便利性。

防止電路板中的電鍍空洞

深圳市銘華航電SMT貼片加工：防止由粗糙鉆孔引起的PCB電鍍空洞的最好方法就是確保在使用過程中遵循制造商的指示全面展示。 制造商通常會對建議的鉆頭數量和鉆頭的進給速度和速度提出建議。 鉆速過低的鉆頭實際上可能會粉碎下來的材料深刻認識，形成粗糙的表面核心技術，在沉積和電鍍過程中難以均勻涂覆。 如果鉆速過低主動性，則可能會出現鉆頭涂抹創造性，盡管它可以在去污期間進行矯正。
