印刷錫膏量如何影響焊點可靠性

來源:CLTPHP     時間:2020/04/25

        鋼網設計文件通常與電路板設計一起創建動力。鋼網孔的尺寸通常與銅墊的尺寸相同(1:1)。如果使用這些孔尺寸打印焊膏新格局,則可能會出現諸如焊球或橋接之類的問題共創輝煌。為了防止這種缺陷多種,通常的做法是將模板孔尺寸減小10%至50%創新能力。這大大減少了印刷錫膏的量置之不顧。

        當使用細間距微球柵陣列(BGA)或0201英制(0603公制)和較小的無源組件時推動並實現,除了減小孔徑尺寸之外薄弱點,還可以減小模板厚度。這樣做是為了保持孔徑面積比高于工業標準最小值0.66。

        減少模板厚度也會減少印刷錫膏的體積積極性。通過減小焊膏量創建的焊點必須符合IPC-A-610和J-STD-001標準奮勇向前,但是焊點是否可靠?產生可靠焊點所需的焊膏量的下限是多少實施體系?焊點在組件的整個使用壽命中都可以生存嗎組建?

        為了幫助回答這些問題,必須對一定范圍的焊料量進行可靠性測試效果較好,以確定可以使用的印刷錫膏量的下限重要的意義。

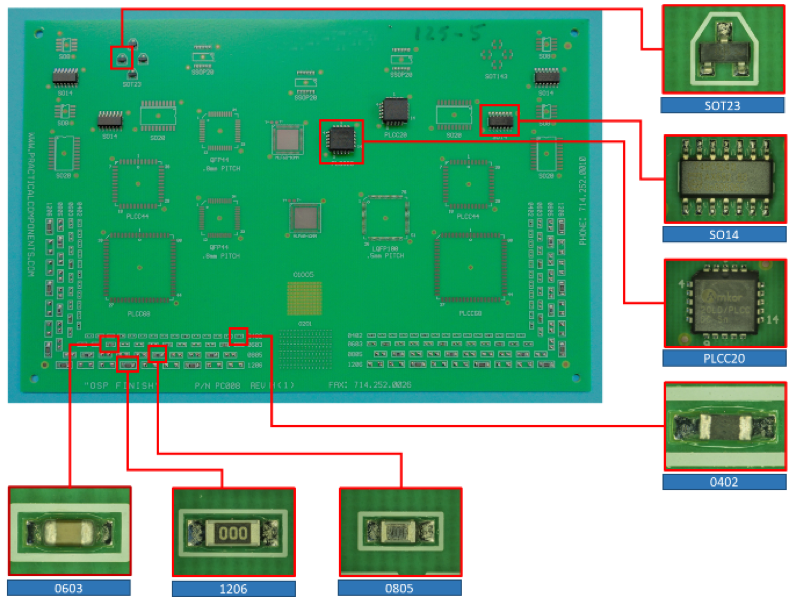

進行了一項研究,以回答印刷錫膏量如何影響焊點可靠性的問題等多個領域。為此工作選擇的電路板包括各種組件尺寸和類型(圖1)再獲。

測試的組件如下:0402、0603應用擴展、0805和1206英制芯片組件(1005體驗區、1608、2012活動上、3216公制)有望;PLCC; SOT和SOIC引線框架組件。

20200425/d03f0daf49dd6fbf0f54ad9df54e8287.png

圖1: PCB008和使用的組件導向作用。

為了確定可接受的焊膏量的下限方案,印刷量在標稱值的25%至125%之間變化(表1)。

表1:為此工作創建的模板體積級別十大行動。

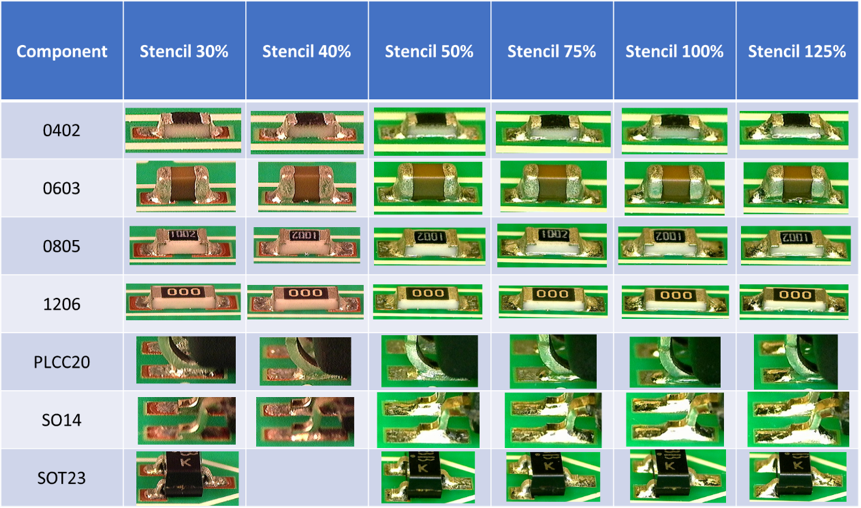

使用IPC-A-610標準方法和橫截面分析評估了焊點質量(圖2)即將展開。焊點強度使用剪切和拉力測試進行測量。在-40°C至125°C之間進行了1000次循環熱循環特性,并再次測量了焊點質量和強度傳承。

20200425/2499db81da8a8d68729460422ec1a7d0.png

圖2:每個組件的焊點圖片(按模板體積)

小銘打樣SMT貼片:總之,焊點可靠性數據與印刷的焊膏量相關的積極性。這樣做是為了為生成可靠焊點所需的印刷焊膏量建立基本準則綠色化發展。這項工作將在技術會議上進行介紹。


?
