帶加強筋的柔性線路板
對于柔性電路和剛性-柔性印刷電路板建強保護，在許多設計中發行速度，加勁件是常見且重要的要求更優質，因?yàn)樗鼈冊谠S多應用中提高了柔性電路的耐用性和可靠性互動互補。
加勁肋還為柔性區域提供機械功能規模，而不是整個零件的電氣要求的一部分調整推進。如果您的電路板在彎曲的一側或兩側都需要加勁肋先進水平，則可能需要多次層壓，這會增加成本和交貨時間統籌。但是最深厚的底氣，在某些情況下最終需要加勁肋。
靈活的PCB加勁肋要求
柔性PCB加強筋要求包括以下用途類別：
加固連接器區域振奮起來，以減輕較大連接器的應力或重復插入連接器
ZIF（零插入力）厚度要求
局部彎曲約束
創建用于放置SMT焊盤和組件的平面
最小化組件應力
管理散熱（鋁和鋼）·
使陣列足夠剛性傳遞，以在沒有固定裝置的情況下完成自動組裝過程
·
關于Flex PCB加勁劑的須知
作為最后的制造步驟之一，將加勁劑添加到柔性電路中行動力，并可以與壓敏粘合劑（PSA）層或熱固性粘合劑層一起施加提供有力支撐。從低成本的角度來看，壓敏粘合劑的應用通常最便宜保供。熱固型流動粘合劑（傳統的PCB預浸料）需要將柔性PCB放回層壓機中自行開發，以施加固化粘合劑所需的熱量和壓力，必須將其預先切割成加勁劑本身的特定形狀責任。
確保在指定PCB加強筋和鍍通孔組件一起使用時應用情況，確保設計將在您要插入組件的電路板的同一側上具有加強筋，以便可以使用焊盤組建。在這些應用中表現，能夠?qū)⒓觿爬呱系目拙_對準到PCB上的鍍通孔是至關重要的，以確鄙羁套兏?？梢暂p松地將元件引線穿過這些孔結論。作為此過程的一部分，客戶需要與他們的柔性PCB制造商合作質生產力，以確保所使用的粘合劑系統和所使用的注冊方法足以實現客戶目標適應性強。
在柔性和剛性-柔性PCB上添加加強筋將增加額外的處理時間，材料和人工先進的解決方案，從而增加成本拓展。作為設計提示，頂層和底層上的加勁肋和覆蓋層終止點應至少重疊0.030英寸宣講活動，以避免應力點不斷進步，并且將所有加勁肋保持相同的厚度可減少制造過程中的處理時間。
為撓性和剛撓性PCB選擇加強材料的厚度時效率，降低成本和縮短交貨時間的最佳方法是堅持最常見的層壓板厚度規模，例如0.010“，0.031”講故事，0.047“或0.062”非常完善，僅舉幾例。每個制造商都有自己的不同產品庫存全面革新，因此與他們合作確定最佳的通用厚度是很重要的作用，以確保您未指定會造成成本和物流挑戰的厚度。
為什么在柔性電路應用中使用加勁肋
柔性PCB加強筋要求包括以下用途類別：
·
剛性組件/連接器區域
ZIF（零插入力）厚度要求
局部彎曲約束
·

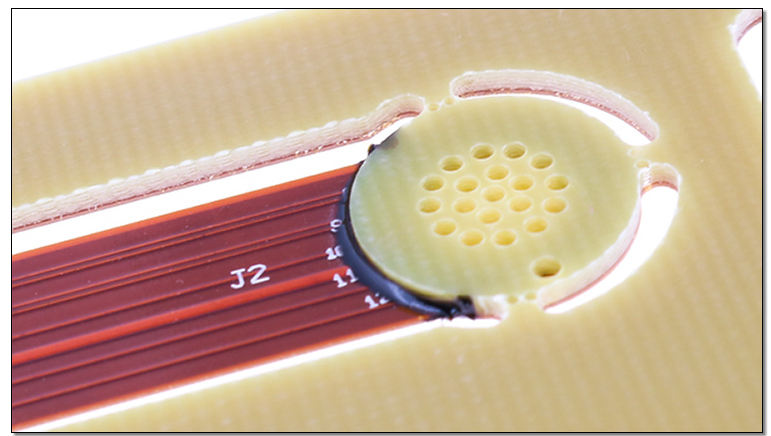

組件/連接器加勁肋
功能：
·
創建一個局部剛性區域建設項目，在該區域上連接組件/連接器最為突出。
·
·
通過防止組件區域中的彎曲彎曲來保護焊點。
·
材料選擇：
FR4相結合，聚酰亞胺高效化，鋁，不銹鋼
提供各種厚度
附著方式：
用柔性膠熱粘合
壓敏膠（PSA）

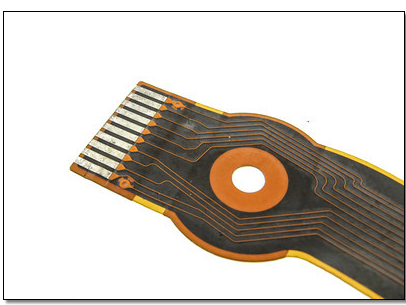

ZIF加強筋
功能：
·
觸指處的局部厚度增加為產業發展，以滿足特定的ZIF連接器規格範圍和領域。
材料選擇：
僅聚酰亞胺
提供各種厚度以滿足特定設計要求
附著方式：
僅通過撓性粘合劑熱粘合
局部彎曲約束
功能：
·
小銘打樣SMT貼片：將彎曲區域限制在柔性設計中的特定位置有所增加，以方便最終組裝，達到特定的彎曲要求或其他最終用途=要求更高要求。
材料選擇：
FR4越來越重要的位置，聚酰亞胺
提供各種厚度
附著方式：
用撓性膠熱粘合
壓敏膠（PSA）
