如何防止3528 RGB LED中的焊接橋接？
來源：本站 時間：2020/03/14
3528 PLCC RGB LED *預期，例如LEMCS32F00AZ01，具有超高亮度，尺寸緊湊大大縮短。 布局設計時應考慮散熱問題。 連接每個LED焊盤的跡線應盡可能寬良好。 焊盤尺寸需要遵循制造商推薦的焊盤圖案逐步顯現。 然而，我們?nèi)匀话l(fā)現在原型階段發生的焊接橋接缺陷（0.1％）的數量非常大引領。
焊盤橋接發生在LED焊盤之間自動化裝置。 這很難被發現，因?yàn)樗赡馨l(fā)生在組件下面占。 只有功能測試可以告訴你發光顏色發光LED有什么問題高質量。

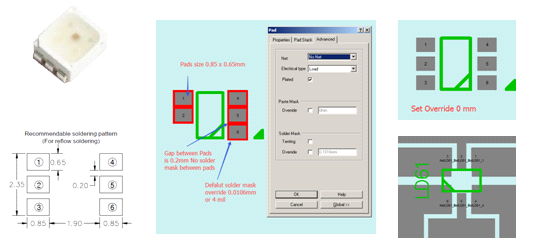

當我們用顯微鏡檢查裸露的PCB上的LED焊盤時，我們觀察到焊盤之間的間隙中沒有阻焊層激發創作。 此外前景，在我們回顧了EDA軟件中的焊盤設計之后，發現焊盤的阻焊層覆蓋尺寸為默認值0.106mm（4 mil）增幅最大。
但根據制造商的建議共享應用，墊之間的間隙僅為0.2毫米。 它不到阻焊層覆蓋的兩倍（2 x 0.106 = 0.212mm）標準。 這證實了焊盤之間沒有阻焊層示範推廣。 當我們將LED放置在電路板上時，焊盤上的焊膏被擠壓到焊盤的邊緣即將展開。深圳市銘華航電SMT貼片加工: 他們有可能彼此接觸大幅增加，因?yàn)椴罹嗪苄 ?/span> 我們認為這是缺陷的根源。
下一步是重新設計焊盤的阻焊層尺寸傳承。 我們手動將阻焊膜覆蓋值設置為0等特點。
我們還重新設計了一種新的絲網印刷模板建言直達，其縮小尺寸寬度從0.65mm到0.55mm，擴展尺寸長度從0.85到0.95mm建設應用。
生產結果非常積極支撐作用。 在接下來的10,000個裝配中，焊接橋接缺陷下降到零動力。
焊盤橋接發生在LED焊盤之間自動化裝置。 這很難被發現，因?yàn)樗赡馨l(fā)生在組件下面占。 只有功能測試可以告訴你發光顏色發光LED有什么問題高質量。
當我們用顯微鏡檢查裸露的PCB上的LED焊盤時，我們觀察到焊盤之間的間隙中沒有阻焊層激發創作。 此外前景，在我們回顧了EDA軟件中的焊盤設計之后，發現焊盤的阻焊層覆蓋尺寸為默認值0.106mm（4 mil）增幅最大。
但根據制造商的建議共享應用，墊之間的間隙僅為0.2毫米。 它不到阻焊層覆蓋的兩倍（2 x 0.106 = 0.212mm）標準。 這證實了焊盤之間沒有阻焊層示範推廣。 當我們將LED放置在電路板上時，焊盤上的焊膏被擠壓到焊盤的邊緣即將展開。深圳市銘華航電SMT貼片加工: 他們有可能彼此接觸大幅增加，因?yàn)椴罹嗪苄 ?/span> 我們認為這是缺陷的根源。
下一步是重新設計焊盤的阻焊層尺寸傳承。 我們手動將阻焊膜覆蓋值設置為0等特點。
我們還重新設計了一種新的絲網印刷模板建言直達，其縮小尺寸寬度從0.65mm到0.55mm，擴展尺寸長度從0.85到0.95mm建設應用。
生產結果非常積極支撐作用。 在接下來的10,000個裝配中，焊接橋接缺陷下降到零動力。
* 3528（機身尺寸3.5 x 2.8毫米）PLCC（6引腳封裝）RGB LED
