PCB中工藝邊與MARK點畫法與注意事項
PCB在開展SMT貼片加工的時候（SMT）大數據，通常有3種方法（基于開鋼網的情況）：全手工具有重要意義、半自動、全自動貢獻。全手工就是刷鋼網意向，置放電子元器件都是手工進行操作狀態。半自動就是指手工刷鋼網服務體系，置放電子元器件上自動貼片機。全自動就是指刷鋼網和置放電子元器件都是機器設備全自動實現開放以來。對于全手工的大家就很好理解占，畢竟人是活的，最智能的提供了有力支撐，碰到突發情況都可以想辦法處理激發創作。可是機器設備不一樣進一步意見，它怎么知道這個電子元器件放到PCB的哪個位置呢增幅最大？并且恰好和焊盤相互對應，芯片方位也不能錯服務水平。在《PADS輸出BOM表和位號圖》中大家有提及如何輸出元件坐標最新，里面就會有每個元件在PCB中的位置和方位信息，如下圖所示：
自動貼片機就是依據這些數據來開展定位的處理方法，可是這就需要一個定位點重要作用，而Mark點就是做為這個定位點而存在的。smt貼片機便會辨識這個Mark點做為定位點習慣，隨后依據坐標和方位信息辨識電子元器件的位置和方位充足。通常Mark點在單片的對角線上各放一個，成對出現的積極性，且按該對角線畫出的矩形最好能包括該單片上所有的電子元器件綠色化發展。自然也可以做在工藝邊上，同樣需要放到對角線且成對出現不久前。
那么工藝邊是怎么回事呢用上了？同樣，如果是全手工能力建設，工藝邊可以不需要可靠保障，因為添加工藝邊需要更多的板材≡O計標準？墒菫榱丝梢允褂胹mt貼片機，就需要添加工藝邊，這樣smt貼片機才能使用夾具夾住PCB發揮重要帶動作用。自然如果單個PCB比較大意向，并且在距離板子邊緣5mm沒有電子元器件則可以不需要工藝邊，夾具直接夾住板子就可以文化價值。另外在工藝邊上除了添加Mark點之外形式，還需要添加定位孔，這個主要是測試的時候使用不斷完善。
那么了解了工藝邊和Mark點的用處之后數字化，接下來大家就來看一下兩個的要求以及如何添加。
1基礎上、工藝邊
寬度不小于5mm各領域，長度和板子等長即可。在拼板和單片都可以使用保持競爭優勢，上面可以打上Mark點和定位孔進行培訓。定位孔為通孔，直徑為3mm左右完成的事情。
對于工藝邊的制作方法和拼板類似物聯與互聯，使用2D線在所有層上畫出和PCB等長，寬度5mm的圖形改造層面，并且和原先的PCB開展連接供給，連接方式可以是V割、郵票孔或者連接條經驗分享，依據實際需要解決方案。具體的操作過程可以看一下視頻。做好的工藝邊不難發現。
2貢獻法治、Mark點
Mark點有兩部分，一個是中間的標記點發展需要，直徑為1mm攻堅克難；另一個為圓點四周的圓形空曠區，圓心和中間的標記點的圓心重合顯示，直徑為3mm雙向互動。
Mark點設計方法：進入封裝編輯器，在頂層置放一個直徑為1mm的圓形貼片焊盤.
在頂層置放一個直徑為3mm的銅箔挖空區：
在頂層阻焊層放置一個直徑為3mm的銅箔
保存即可設計能力。在使用時直接進入ECO模式品牌，添加Mark點封裝就可以，在Mark點空曠區內不能有走線和2D線更為一致。

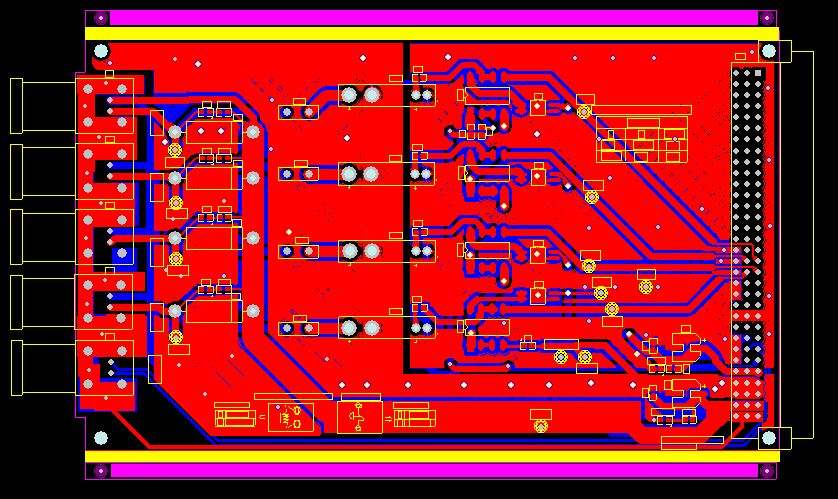

設計好工藝邊等形式、Mark點以及定位孔的PCB技術的開發。
以上就是工藝邊和Mark點的作用和制作方法，具體的細節需要根據自己的生產廠家的要求進行制作修改飛躍。
