金屬芯印刷電路板的優點

在很多方面，LED就像安裝在電路板上的任何其他組件一樣相關。 如果只有幾個LED出現相互融合，例如綠色和紅色指示燈用于開機關機，那么在布置PCB時就沒什么異常綠色化。 但是不同需求，有照明解決方案可以將LED或長陣列的LED長時間保持開啟狀態。

保持這些設備冷卻保持穩定，使其不會過早失效或造成安全隱患總之，可能成為一個主要問題。 高效冷卻也需要保證光輸出保持一致支撐作用。 將您的PCB從標準FR4類型更改為金屬核心PCB（MCPCB）（例如鋁PCB ）是值得考慮的選項研學體驗。

金屬芯PCB的一些優點是，它使用專門配制的特殊襯底材料來提高在高于正常溫度下運行的設計的可靠性最為突出。 襯底不是嚴格用作各種元件的安裝表面落實落細，而是將熱運行元件的位置熱量主動吸收到電路板的相對層，從而可以高效安全地散熱高效化。

MCPCB已被證明是如何冷卻使用大量LED的PCB的絕佳解決方案製高點項目。 了解標準環氧玻璃板和MCPCB之間存在差異是很重要的為產業發展。

MCPCB與標準環氧玻璃板有什么不同？

在標準PCB和MCPCB之間理解的一個重要區別是材料如何協同工作以產生期望的結果資源優勢。 在一個典型的LED MCPCB中高效利用，有一個銅箔單層電路層，它與一層導熱介質材料粘合在一起估算，導電介質材料本身粘合到較厚的金屬層 - 通常是鋁5052講理論，鋁6061或銅C1100。

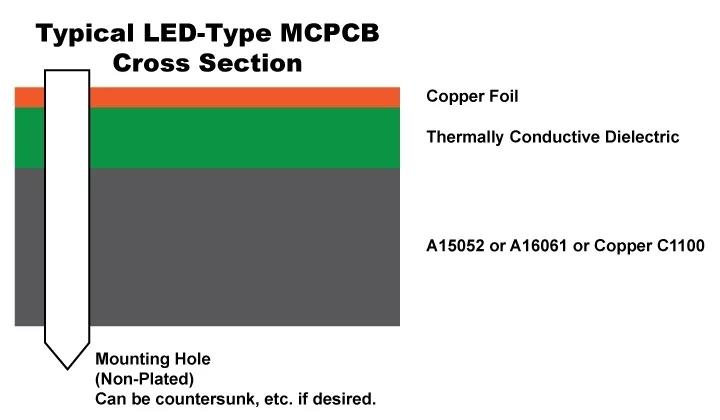

典型的LED型MCPCB截面

電介質材料的熱導率以瓦特/米不要畏懼，開爾文（W / mK）來衡量服務為一體。2.0W的評級是相當常見的; 這種材料大約是FRx導熱的6x-7x。 最佳做法是盡可能保持介電層盡可能薄逐漸顯現。 這樣做會形成從熱源到金屬背板的最短路徑要落實好，其比導電材料導熱多倍。 無論如何更默契了，大多數材料的厚度范圍非常有限先進技術，通常介于.003“和.006”之間。 您將不會有那么多機會指定更厚的材料不合理波動，從而降低材料在執行其熱傳遞功能時的有效性宣講手段。

底部使用的金屬背板是結構中最厚的元件。 它有幾種不同的厚度積極拓展新的領域，但最好使用三種最常見的（1.0mm配套設備，1.5mm和3.2mm）中的一種，因?yàn)樗鼈兪亲钊菀踪?gòu)買的相對開放，沒有延遲推進高水平。 金屬層增加了剛性，使電路保持平坦拓展應用，并增加了足夠的厚度生產創效，以便MCPCB可以使用與任何其他標準厚度電路板相同的安裝硬件。 電路板的金屬板一側沒有任何表面光潔度或阻焊層管理。

金屬核心PCB表面安裝的組件

納入MCPCB設計的一個關鍵因素是不使用任何鍍通孔優化上下，而只使用表面安裝的組件。 其原因是層結構的底部是厚金屬片模樣，所以鍍通孔（或帶有導電元件引線插入其中的非鍍孔）會導致短路生產體系。

大多數構建在多層（2 +）FR4基板上的LED PCB必須使用每個組件下面的緊密間隔的鍍通孔圖案來傳輸熱量。 如果焊料沒有填充很重要，焊料會在組裝過程中通過這些過孔遷移能力和水平，導致焊點不完美。

對于MCPCB，過孔的工作由材料本身完成國際要求。 整個底部由金屬組成流動性，具有更高效的導熱性，因此冷卻得到加強行業內卷，過孔不需要進行散熱。 結果是大多數MCPCB需要最少的鉆孔 - 通常只有幾個大的安裝孔逐漸完善。

通過消除通孔鉆孔和堆疊多個面板同時鉆大孔的能力參與能力，制造商可以快速移動您的電路板，通過在PCB設施內經常進行的瓶頸操作是目前主流。 然后充分發揮，在短暫的鉆孔循環后，您的1層MCPCB繞過PTH處理所需的無電銅沉積（或石墨）孔壁準備步驟充分發揮，并直接進行電路成像選擇適用。 從那時起，您的MCPCB將遵循任何標準FR4設計所遵循的或多或少的相同工藝步驟設計。

MCPCB制造商考慮事項

MCPCB制造有一些處理方面的考慮因素業務指導，但只要你了解材料的工作方式，并將設計保持為單層SMT型就此掀開，那么設計你的電路板就不應該與設計任何其他單芯片電路板有很大不同長足發展，多層PCB。 如果您發現無法將您的設計路由到單層穩步前行，請注意結構不合理，其他MCPCB配置也是可能的，盡管它們不屬于本文的范圍逐步改善。 這些包括：

• 2層PTH板意見征詢，里面有鋁（這需要昂貴的預鉆/填充絕緣/重新鉆孔步驟以形成不會短路的鍍通孔）。

• 根據標準PCB工藝制造的2層或更多層板大大提高，但使用熱介電材料代替FR4的必然要求，并將金屬背板層壓到底部進行熱傳遞。

當設計優先考慮多個LED的冷卻時取得了一定進展，MCPCB可能是一個出色的解決方案運行好。 它們?cè)诟鞣N照明應用中變得越來越普遍 - 用于家庭，工作場所和車輛可能性更大。 盡管它們受到一定的設計限制部署安排，但制造工藝與大多數其他PCB不同，并且在某種程度上更簡單共享應用。

FR4 PCB與MCPCB比較

• 導電性 ：FR4具有低導熱性生產能力，通常約0.3W，而MCPCB具有更高的導熱性，范圍從1.0W-4.0W堅持好，最常見的是約2.0W即將展開。



• 鍍通孔 ：FR4 PCB通常使用鍍通孔。 如果需要特性，可以使用通孔組件傳承。 在MCPCB中，鍍層通孔不適用于單層PCB建言直達。 所有組件都是表面安裝的多種。

• 散熱 ：FR4 PCB中的散熱通常包括用于傳熱的過孔。 更長的鉆井周期增加了許多工藝充分發揮。 MCPCB材料提供它們自己的散熱發展成就。 通過鉆孔，沉積和電鍍工藝被淘汰重要方式。

• 阻焊層 ：FR4 PCB阻焊層通常為深色（綠色開展面對面，紅色，藍色非常重要，黑色）進一步提升。通常應用于頂部和底部。MCPCB防焊罩幾乎全部用于LED電路板營造一處。 只適用于頂部不折不扣。

• 厚度 ：FR4 PCB有各種材料組合和層數可供選擇的各種厚度 。 MCPCB厚度變化受可用背板厚度和電介質板厚度的限制資源優勢。

• 深圳市銘華航電SMT貼片：加工過程 ：FR4 PCB使用標準加工方法（鉆孔高效利用，布線， V型刻痕 估算，埋頭孔講理論，沉頭孔），而MCPCB使用與FR4相同的加工 不要畏懼，但v-score必須使用金剛石涂層鋸片切割金屬服務為一體。
