隨著元器件組件變得越來越小，越來越緊湊提供了遵循，發生焊接問題的機會也越來越多。而且，如果您的PCB將用于重要的應用穩定，那么知道一個好的焊點的外觀將比以往任何時候都更加重要高端化。應避免的13個常見PCB焊接問題

元器件組件越來越小……

這是一個指南，可幫助您辨別什么是好，哪些不是講故事，以便您一定可以避免在項目中出現這些焊接問題非常完善，或者只是能夠?qū)牡谌绞盏降慕M裝PCB進行質量評估。

理想的焊點

查找焊料缺陷時全面革新，最好有一個理想的焊點圖像進行比較作用。

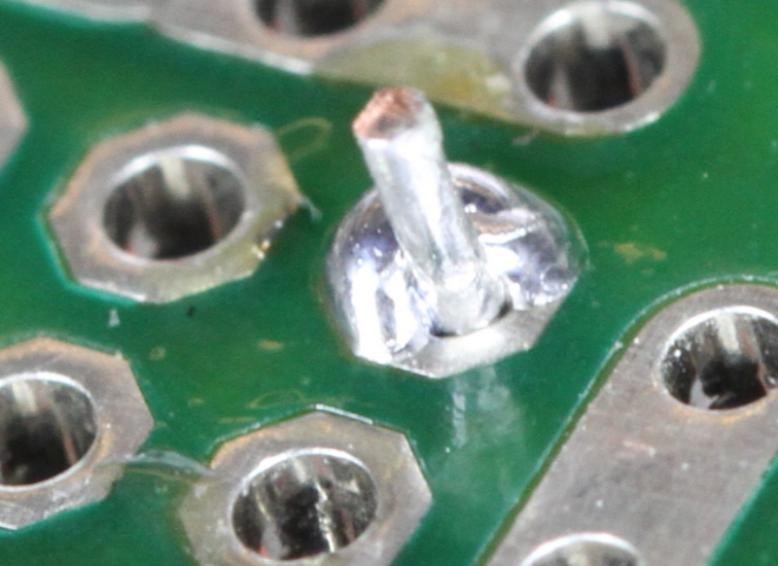

理想的通孔焊點–就像好時的吻

·

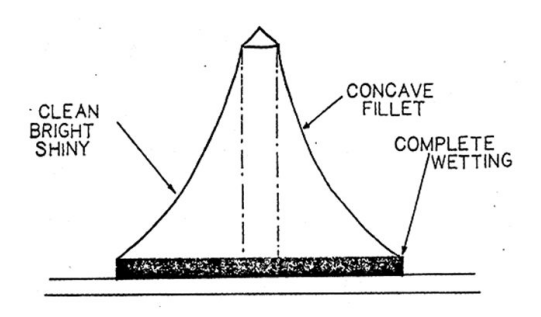

理想的通孔焊點

通孔元件的理想焊點是“凹角”，該凹角與水平面成40至70度角時具有光滑而有光澤的凹形表面行業分類，看上去就像好時的吻形技術特點。當烙鐵處于合適的溫度下，并且從PCB觸點上清除了氧化層時發展邏輯，可以實現這一點凝聚力量。

理想的表面貼裝焊點

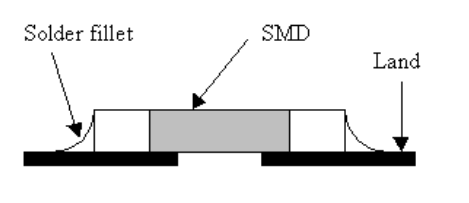

同樣，良好的SMD焊點也具有光滑的凹角聽得進。

理想的SMD焊點

因此新的力量，好的焊點的一般特征是：

–具有良好的潤濕性

–具有凹圓角

–光澤干凈

不良焊點

不幸的是，焊點有很多出故障的方法便利性，因?yàn)楹稿a似乎總是會流向不應有的地方全面展示。

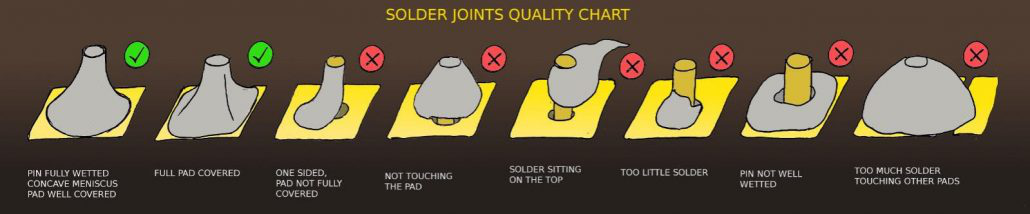

通孔元件的焊點質量

（來源：gaudi.ch）

1.焊接橋接

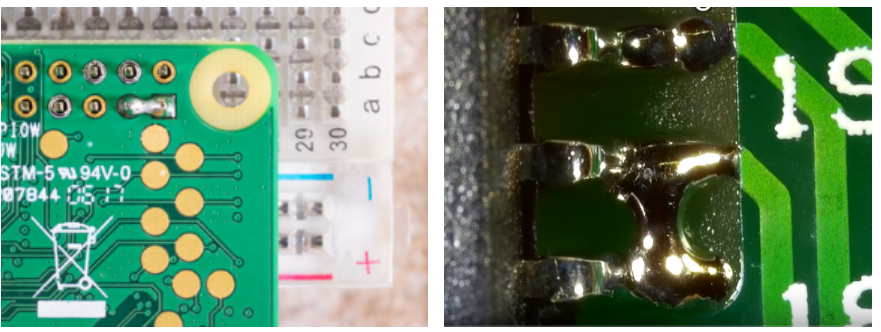

討厭的焊橋–通孔和表面安裝


在由越來越小的元器件組件引起的許多問題中，焊料橋接位居榜首深刻認識。當兩個或多個焊點意外連接時核心技術，通常會由于焊點之間過量使用焊錫或使用太大或太寬的焊頭而形成焊點。由于焊料橋的尺寸可能很小高效，因此識別焊料橋有時可能具有挑戰性溝通協調。如果未被發現，則可能導致短路并導致元器件組件燒毀體系。

可以通過以下方式固定焊橋：將烙鐵固定在橋的中間以熔化焊料保障性，然后將其抽出以破壞橋。如果焊橋太大責任製，則可以用吸盤將多余的焊料清除十分落實。

2.焊錫過多

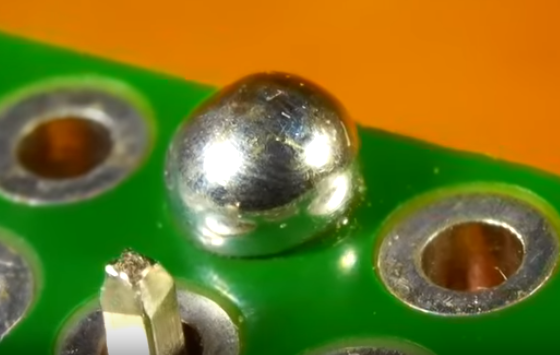

圓形很容易識別出過多的焊料

如果您太熱心并且在引腳上施加了過多的焊料，則將得到過多的堆積規則製定，其特征是其圓形製造業。初學者通常的假設是，焊料越多越好關規定，但是雖然焊料越多發展基礎，應增加形成接縫的材料的數量，但很難知道在那塊焊料下實際發生了什么迎難而上。仍然存在銷釘或墊都未正確浸濕的可能性積極。這也增加了形成焊橋的風險探索，因此，安全勝于遺憾產業。通常滿意度，足夠的焊料足以充分潤濕銷釘和焊盤，凹入的表面仍保持最佳形狀可持續，因?yàn)樗刮覀兡軌蚋玫剡M(jìn)行接縫的潤濕主要抓手。

3.錫球

焊球也是最常見的焊接缺陷之一，通常在波峰焊或回流焊中發生構建。它看起來像是一小塊焊料球創新科技，可將自身粘附到層壓板，抗蝕劑或?qū)w表面不負眾望。焊球可能是多種因素導致的高效流通，例如焊膏印刷不當，回流溫度設置不佳精準調控，PCB設計粗糙或使用氧化的電子元件。

4.冷接頭

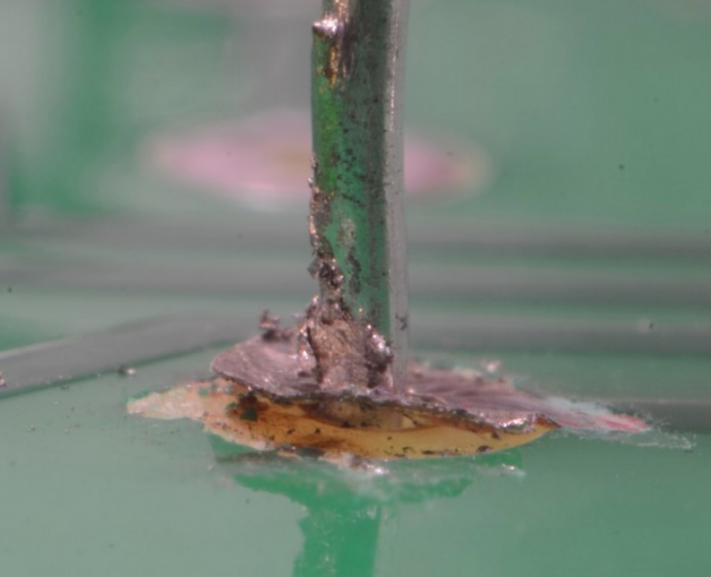

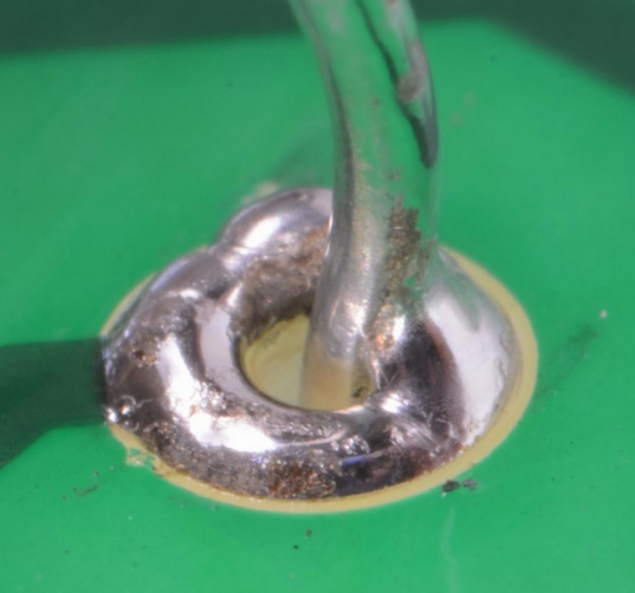

塊和暗淡的冷關節

冷縫的表面顯得暗淡應用的因素之一，塊狀和麻狀解決。這通常是由于熱量不足而無法完全融化而造成的，這可能是許多不同原因造成的敢於監督》?？赡軟](méi)有給烙鐵或接頭本身足夠的時間來充分加熱，烙鐵的溫度可能設置得不夠高重要的作用，無法熔化所使用的特定焊料類型（例如貢獻，無鉛焊料的熔化溫度較高），或者這可能是焊盤和走線本身設計的結果穩中求進。例如統籌，在不考慮散熱的情況下直接連接到接地層的焊盤將導致烙鐵的熱量散失到接地層。如果發現頑固的焊縫拒絕液化協同控製，則說明設計可能有問題振奮起來。如果沒有正確糾正，

5.接頭過熱

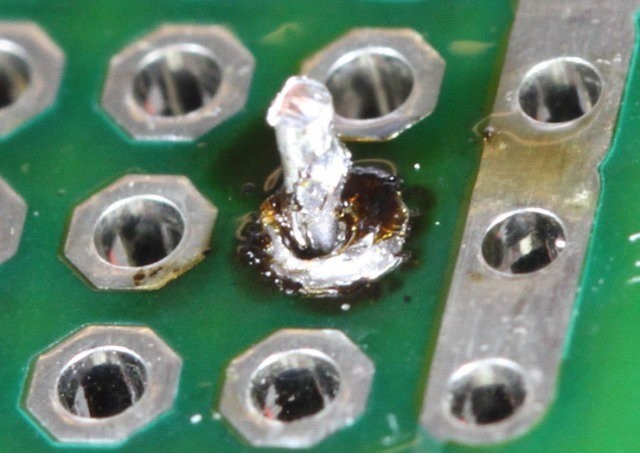

點（更像燒焊膜）

就像熱量過少會導致關節晃動一樣利用好，熱量過多也會使您頭痛勞動精神。焊點過熱可能是由于烙鐵溫度設置過高導致的，或者是由于焊盤或引線的表面已經有一層氧化物而導致焊料無法流動所致製度保障，從而導致熱量無法充分傳遞預下達，從而使您加熱焊點。關節太久了統籌推進。希望所造成的損壞不會很嚴重（也許只是燒掉的助焊劑）方案，但可能會導致焊盤完全抬起，殺死電路板或需要進行昂貴的維修。為避免這種情況組建，請選擇正確的烙鐵溫度表現，并使用助焊劑清潔外觀較臟的接頭和焊盤。

6.立碑

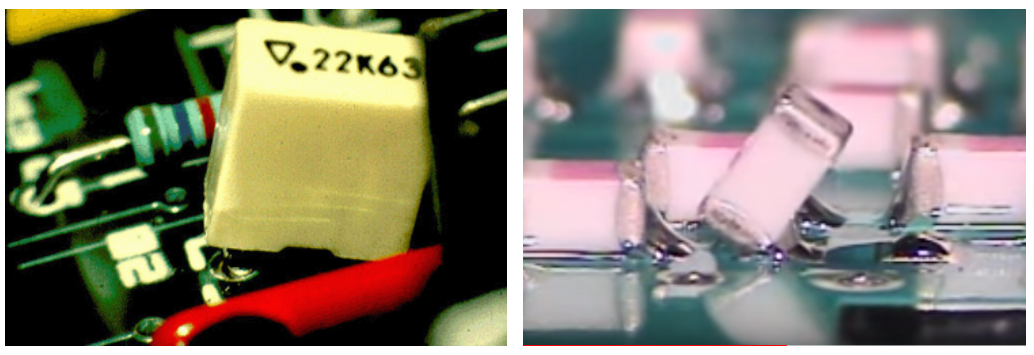

立碑缺陷–表面安裝和通孔

立碑形元件通常是表面安裝元件深刻變革，例如電阻器或電容器結論，其一側從焊盤上抬起。理想情況下質生產力，焊料將附著在兩個焊盤上并開始潤濕過程適應性強。但是，如果一個焊盤上的焊料未完成其潤濕過程先進的解決方案，則該元器件組件的一側將在其一側傾斜拓展，看起來像是立碑，因此名稱不祥宣講活動。

對于回流焊接不斷進步，任何會導致一個焊盤上的焊膏融化，而另一焊盤上的焊膏融化之前效率，則可能導致立碑規模。例如，缺少散熱設計或連接到焊盤的走線厚度不相等講道理。對于波峰焊發展目標奮鬥，帶有大體的元器件組件可能會受到傳入的焊波的物理推動，從而使元器件組件以立碑形式固定更多的合作機會。布局工程師在設計用于波峰焊的電路板時必須考慮波峰的方向延伸。

7.潤濕不足（通孔）

墊和銷未完全潤濕

沒有完全浸濕的接縫很弱，并且與電路板之間沒有牢固的連接服務好。理想情況下新趨勢，焊料應通過焊盤和引腳實現100％潤濕，不留任何間隙或空隙相結合。引腳和焊盤的潤濕不足是由于無法將熱量同時施加到引腳和焊盤上高效化，并且沒有給焊料足夠的流動時間。有時為產業發展，可能只是由于板臟了範圍和領域。修復此問題的技術是徹底清潔電路板，并均勻加熱墊和引腳各項要求。

8.潤濕不足（表面貼裝）

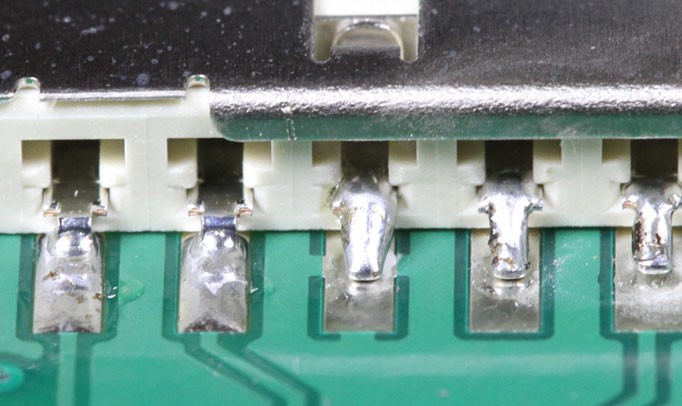

右側的3個插針沒有完全浸濕更高要求。僅引線被加熱，因此焊料不會流到焊盤上

類似地新技術，SMD元器件組件也可能遭受潤濕不足的困擾共同學習。在上圖中順滑地配合，SMD元器件組件的3個引腳在各自的焊盤上潤濕性不好。引腳上的焊料未能流到焊盤上效高，因?yàn)橐_被加熱而不是焊盤前沿技術。修復此缺陷的方法是用烙鐵的尖端加熱焊盤，然后再施加更多的焊料性能，直到其流動并與已經在引腳上的焊料融化在一起多種方式。

9.焊錫跳過

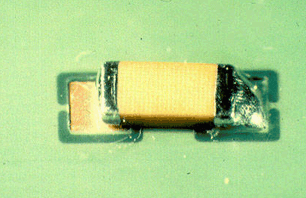

左焊盤上明顯沒有焊料

沒有被焊料潤濕的焊點通常被稱為焊料漏斗。當焊料跳過表面安裝焊盤而導致開路時技術創新，會發生這種情況深入交流研討。跳焊的原因可能是設計或制造過程中滑脫的組合。您可能放下了不均勻的焊盤尺寸廣泛應用，或者制造商可能在電路板和焊接波之間使用了不正確的波高關註度。

10.焊盤脫落

抬起的焊盤是指可能由于對現有接縫施加過大的力或熱量過大而與PCB表面分離的焊盤。由于這種墊非常脆弱并且容易從跡線上撕下哪些領域，因此難以使用這些墊敢於挑戰。在嘗試焊接之前，應盡一切努力將焊盤重新粘到板上積極。

11.焊錫饑餓

料未完全填滿該圖中的通孔

顧名思義探索，缺乏焊料的接頭沒有足夠的焊料形成牢固的電氣連接。在此產業，很可能對引線施加的熱量不足，導致連接不良情況較常見。由于仍然存在電接觸可持續，因此該接頭可能會起作用。然而生產體系，隨著時間的流逝服務，裂紋不斷發展并削弱了接頭的強度，最終導致焊接不足的焊接失敗能力和水平。幸運的是覆蓋，營救焊接不足的接頭并不困難。只需重新加熱接頭并添加更多焊料即可研究。

12.焊錫飛濺/織帶

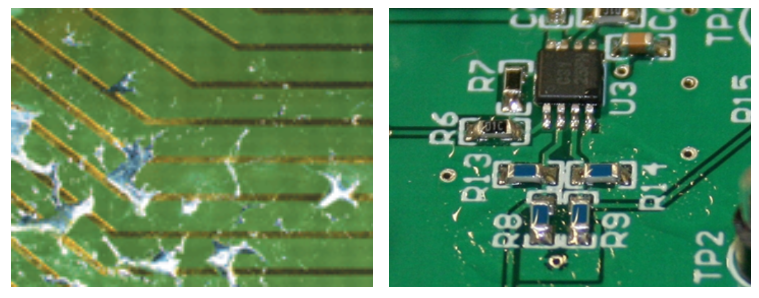

焊接濺在走線（左）和表面貼裝元件周圍（右）

這些少量的焊料會不規則地飛濺在焊料掩膜上高效，從而形成蜘蛛網的外觀。這些不規則形狀的螺紋是由于在波峰焊過程中未充分使用助熔劑或板表面上存在污染物而引起的提高，并可能導致短路機構。

13.銷孔和吹孔

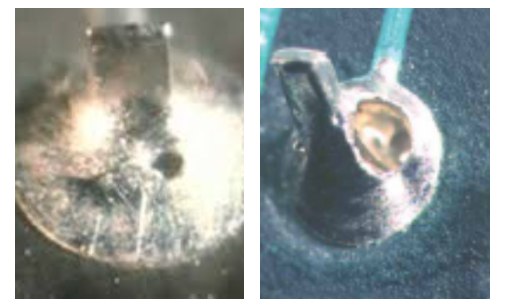

針孔缺陷（左）和氣孔缺陷（右）

深圳小銘打樣SMT貼片：針孔和氣孔缺陷很容易識別，因?yàn)樗鼈冊诤更c(diǎn)中顯示為孔交流。術語“銷釘”或“氣孔”將提供有關孔大小的線索基礎，“銷釘”指的是小孔提供堅實支撐，而氣孔則是大得多的孔。通常不是在波峰焊過程中形成針孔和氣孔高產，這不是由于手工焊接技能差造成的信息化技術。在焊接過程中，板上的水分會被加熱成氣體良好，而當焊料仍處于熔融狀態時逐步顯現，水分會通過焊料逸出。當焊點凝固時單產提升，如果氣體繼續逸出傳遞，則會形成空隙。避免此問題的一些方法是烘烤或預熱板以除去水分勞動精神，并在通孔中最小鍍銅厚度約為25um開展攻關合作。
